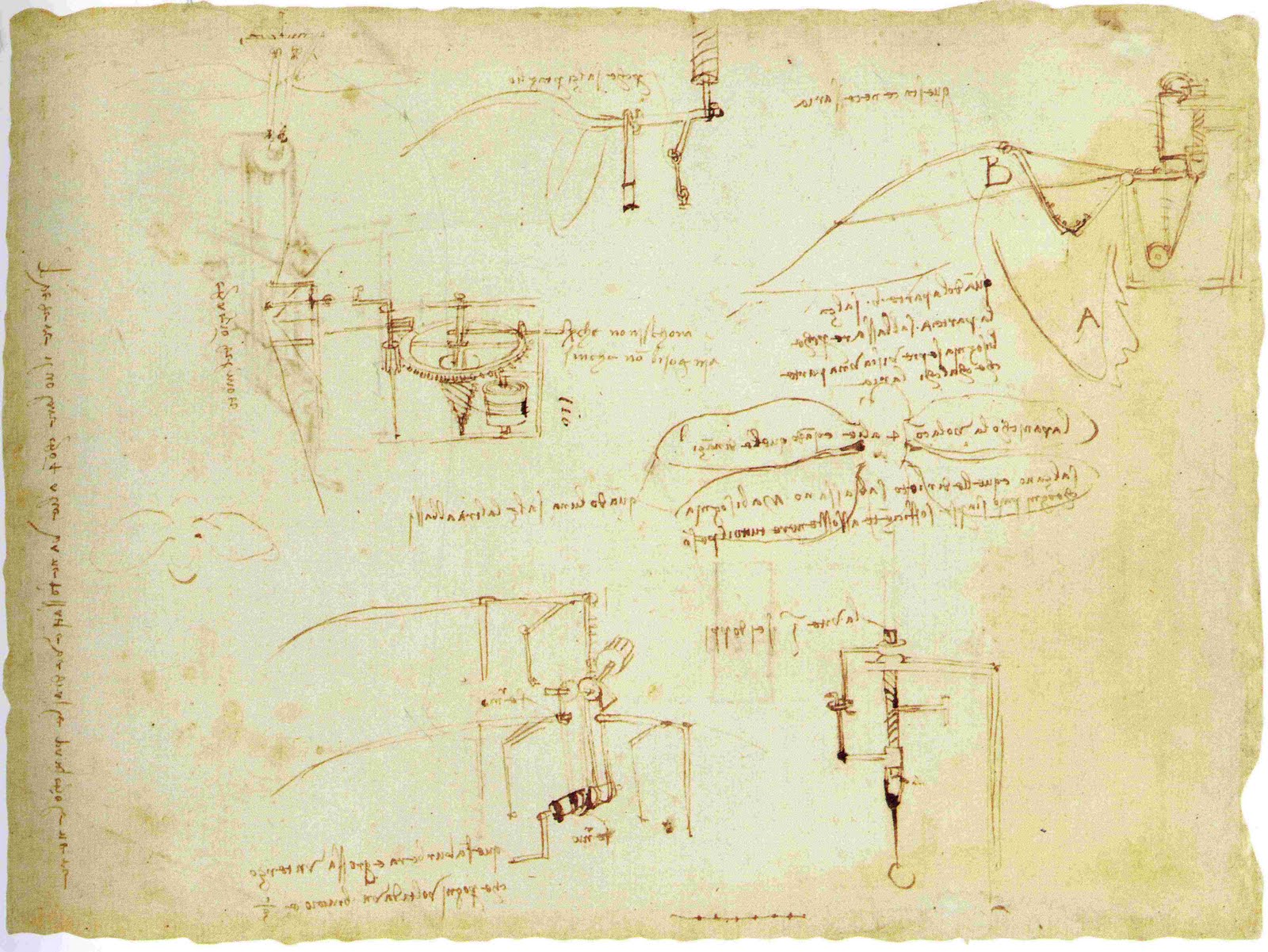

Cod. Atlantico f.1059v.

Ricostruzione digitale meccanica del modello ( fig.7 )

Ricostruzione digitale fig.7

Ricostruzione in legno del modello

Evento Techfest 2011 - 05-01-2011 Mumbai India

UCCELLI E INSETTI MECCANICI DI LEONARDO DA VINCI

Leonardo da Vinci era un osservatore della natura e in questa veniva catturato dalla perfezione del  volo,  questa passione lo ha accompagnato per tutto l’arco della sua vita a tal punto che proprio negli ultimi anni, una testimonianza (Lomazzo) ci dice, che nella sua residenza di Amboise, ideò uccelli meccanici volanti; alcuni di questi disegni compaiano nel codice Atlantico fogli 1051 v. e 1059 v.

Vi sono raffigurati modelli di macchine volanti senza pilota per questo noi abbiamo dato l’appellativo di  “droni”volanti meccanici,  funzionanti a molle o balestre,  questo tipo di meccanismo crea battiti di ali rapidi, quasi come quello di un insetto,. Erano Automi privi di pilota, quindi ritenuti automi robot a tutti gli effetti. Nel 1584, Lomazzo scrive che Leonardo era solito dilettarsi nella costruzione di automata occupandosi del “modo di far volare gli uccelli” costruendo “ di certa materia uccelli che per l’aria volano” e dell’“andar i leoni per forza di ruote”( Leonardo da Vinci e il cavaliere meccanico , Lomazzo.)

Nel foglio 1051 v.  si osservano meccanismi di ala con a fianco il disegno di una libellula oltre a un ingegnoso sistema di motore a molla collegato ad un ingranaggio conico che serviva ad allungare l’autonomia della forza propulsiva della molla.  I vari meccanismi riportati porterebbero a un movimento d’ala molto veloce come quello di una libellula da cui il disegno è ipotizzabile che fossero in relazione le due cose.

Nel foglio 1059 v. (fig.7) oltre ai vari meccanismi d’ ala viene sempre disegnato un gruppo motore a molla ma con sistemi meccanici a biella differenti dal primo, notiamo che Leonardo si concentrava molto sul gruppo motore propulsivo costituito da pochissimi elementi meccanici per non appesantire troppo l’automa.  E’ da notare inoltre che in  qualsiasi testimonianza antica, non sono mai state trovato tracce di studi importanti e testimonianze di uccelli meccanici funzionanti.  Probabilmente la durata del volo di queste macchine, per la carente conservazione di energia delle molle, era breve ma  Leonardo proseguì lo studio per tutti gli anni della sua vita per realizzare in ogni modo un modello ancora più efficace.
Per maggiori informazioni sul funzionamento potete consultare il libro "Leonardo da Vinci Automazioni e Robotica" di Sara Taglialagamba e Niccolai Gabriele della casa editrice CB edizioni Poggio a Caiano PO.

Niccolai Gabriele

ROBOT LEONARDO DA VINCI TAMBURINO ( DRUM)

Primi studi e ricostruzioni

Nel 1997 L'ingegnere americano Mark Rhoseim in collaborazione con il Prof. Carlo Pedretti confermano scientificamente che il disegno del Codice atlantico 579r, contiene note e disegni di meccanismi per costruire un cavaliere meccanico munito di armatura.

Principalmente le parti meccaniche di cui il robot doveva essere composto erano corde e carrucole per azionare il movimento degli arti superiori, a seguito delle prime intuizioni è iniziata una ricerca tecnica per ricostruire un possibile prototipo funzionante.

Sempre nel 1997 è stato ricostruito da Niccolai Carlo e Niccolai Gabriele  un modello con armatura medievale con accanto lo schema tecnico di carrucole e corde che ipotizzavano un possibile funzionamento dell' automa.  Questo modello ricostruito è stato largamente utilizzato in questi ultimi anni  dagli editori e media per le loro pubblicazioni in riferimento al robot di Leonardo.

Automa Robot costruito da Niccolai Carlo e Niccolai Gabriele nel 1997

Nell'anno 2002 viene iniziata una nuova ricerca per costruire l'automa in modo funzionante,  e vengono svolti esperimenti per eliminare gli attriti dei meccanismi usati per muovere le braccia dell' automa.

Ricostruzione modello per prova tecnica di articolazione delle braccia in modo alternato

Ricostruzione digitale con organi meccanici all'interno dell' automa cavaliere

La ricerca porta a termine nell' anno 2005 il prototipo finale, che purtroppo mostra tutti i suoi limiti meccanici, il modello poteva far funzionare il movimento delle braccia in modo corretto solo pocchissime volte, a causa dello stiramento delle corde di canapa, provate dagli enormi attriti degli organi meccanici causate anche dal peso dell' armatura, dopo un movimento a ciclo di 5/6  volte, gli organi meccanici e le corde dovevano essere tutte nuovamente registrate.

Costruzione modello completo nell'anno 2005

Montaggio grafico robot cavaliere meccanico con armatura



Ricostruzione modello finale di robot tamburino eseguita nell'anno 2009

Foglio del Codice Atlantico f.579r con evidenziati i principali particolari meccanici usati per la ricostruzione del robot tamburino

1) tamburo con regolazione

2) meccanismo a moto alternato programmabile

3) ingranaggio a lanterna a moto alternato

4) schema di carrucole per movimento arti inferiori

Nell' anno 2009 grazie ad un finanziamento di una società australiana viene portato a termine la versione funzionante del robot. Che grazie ad  una ricerca più approfondita dei meccanismi tratti dal disegno del foglio 579r, del Codice Atlantico e continue prove pratiche. Viene realizzato quello che doveva essere il famoso cavaliere meccanico, praticamente un robot tamburino , atto a meravigliare il pubblico in parate rinascimentali.

Il robot ricostruito prendendo in riferimento i meccanismi a moto alternato presenti nel codice ha di mostrato una buona affidabilità .Il modello è esposto in modo permanente al Museo di via Cavour 21a Firenze  http://museoleonardodavincifirenze.com/     http://museoleonardodavinci.blogspot.com/   http://niccolaigabriele.com/ può essere provato direttamente dal pubblico grazie ad una manovella posta da un lato dell' automa. Gabriele Niccolai
